ODPALOVACÍ ZAŘÍZENÍ



 Odpalovací zařízení se používají při elektrickém odpalu ohňostroje.  Základním principem odpalovacího zařízení je přenést odpalovací napětí z nějakého zdroje napětí až k palníku, který je vložen do kompaktu, komunikační trubice u kulové pumy a nebo jiného pyrotechnického výrobku. V dnešní době můžeme vidět dva základní druhy těchto zařízení.

Drátové provedení

                      Schéma drátové provedení odpalovacího zařízení

Jak je patrné z názorného schématu, tak všechny části jsou propojeny kabeláží. Vzdálenosti mezi odpalovacím pultem a pyrotechnickými výrobky mohou být i stovky metru. Z toho plynou vysoké pořizovací  náklady na kabeláž, pracná manipulace a nebo také možnost pořerušení vedení.



Bezdrátové provedení



                      Schéma bezdrátového odpalovacího zařízení



U tohoto typu odpalovacího zařízení odpadá pracné natahování dlouhých kabeláží od pultu k pyrotechnickým výrobkům. V tomto případě se bezdrátové odpalovací zařízení umístí přímo do odpaliště a samotný odpal se provádí pomocí dálkového ovladače z bezpečné vzdálenosti.



V dnešní době jsou odpalovcí pulty, ať se jedná o drátovou a nebo bezdrátovou technologii, vybaveny nejrůznějšimi zařízenimi v podobě sekvenčního odpalování, řídícími procesory a nebo zařízení odpalující ohňostroje podle hudby. Cena těchto pultů se pak může vyšplhat až do řádu sto tisíců korun.



Co se týče kontrukce našeho odpalovacího pultu, tak je použita drátová technologie. K ovládání jednotlivých odpalů jsou použita mechanická tlačítka. Máme k dispozici až 220 odpalů. Napájení je prováděno ze dvou  baterií. Jedna baterie (uvnitř pultu 12 V) je využita k napájení stopek, kontroly zapojených okruhů, osvětlení ovládací plochy. Druhá baterie je mimo pult (50 V), je využita k inicializaci jednotlivých palníků.

K pultu se připojuje cca 50 m dlouhý hlavní kabel, který je na jeho konci připojen k svorkovnici, kam se napojují už jednotlivé palníky.



                                            Schéma odpalovacího pultu

  Názorné schéma zapojení mého odpalovacího zařízení. Pro názornost   jsem dal do schématu jen 4 tlačítka a 5 poloh na přepínači.

  Ve skutečnosti používám 20 tlačítek a 11 poloh na přepínači.



 Odpalovací zařízení pro ohňostroje                  Odpalovací pult s externím zdrojem            Odpalovací zařízení pro ohňostroje                                                       Odpalovací pult s externím zdrojem



Odpalovací pult se zapnutou kontrolou jednotlivých odpalovacích okruhů                 Pohled na spínače a číselný panel stopek

Odpalovací pult se zapnutou kontrolou jednotlivých                                   Pohled na spínače a číselný panel stopek

odpalovacích okruhů



Pohled na zapojení pultu                 Pohled na svorkovnici

Dno pultu. Napájecí akumulátor pro stopky a osvětleni,                             Svorkovnice na 80 odpalovacích okruhů

  Externí zdroj 50V                           Externí zdroj - pohled na čtyři LiPo baterie

 Externí zdroj 50V                                                                                       Externí zdroj - pohled na čtyři LiPo baterie





                                              Zapojení jednotlivých okruhů do svorkovnice

                                               Zapojení jednotlivých okruhů do svorkovnice





Pro zlepšení našich ohňostrojů, jsme během měsíců červen až říjen roku 2013, vytvořily nové odpalovací zařízení, které je ovládáno přímo z počítače.  Schéma a ovládací program je získán z otevřeného projektu, který je pro pyronadšence dostupný na adrese www.forumfajerwerki.pl . Pro časté dotazy, že schéma nejde nalést uvádím celý odkaz, kde se nachází již zminované schéma http://www.forumfajerwerki.pl/topic/9585-forumowy-projekt-opensource-systemu-pirotechnicznego/page__st__280__p__105450#entry105450  . Ovšem doporučuji prostudovat úpně celé od začátku.



Srdcem nového odpalovacíhozákladní deska odpalovacího zařízení pultu je mikročip ATMEGA 16, který ovládá jednotlivá relátka

na základě zaslaných informací z počítače. Pultík má celkem 48 odpalovacích okruhů, s možností odpalu po 0,1s. Vše je napájeno gelovou baterií 12V.





Hotový pult

Celkový pohled na hotový pultík

 Popis desky zprava. Hlavní vypínač, vypínač odpalovacího napětí, displej , vypínač kontroly obvodů, otočný přepínač. ( zatím bez knoflíku )







datový konektor

Vstupní a výstupní konektor datového signálu. Přenos dat pomocí protokolu RS485 na vzdálenost až 1200 m.

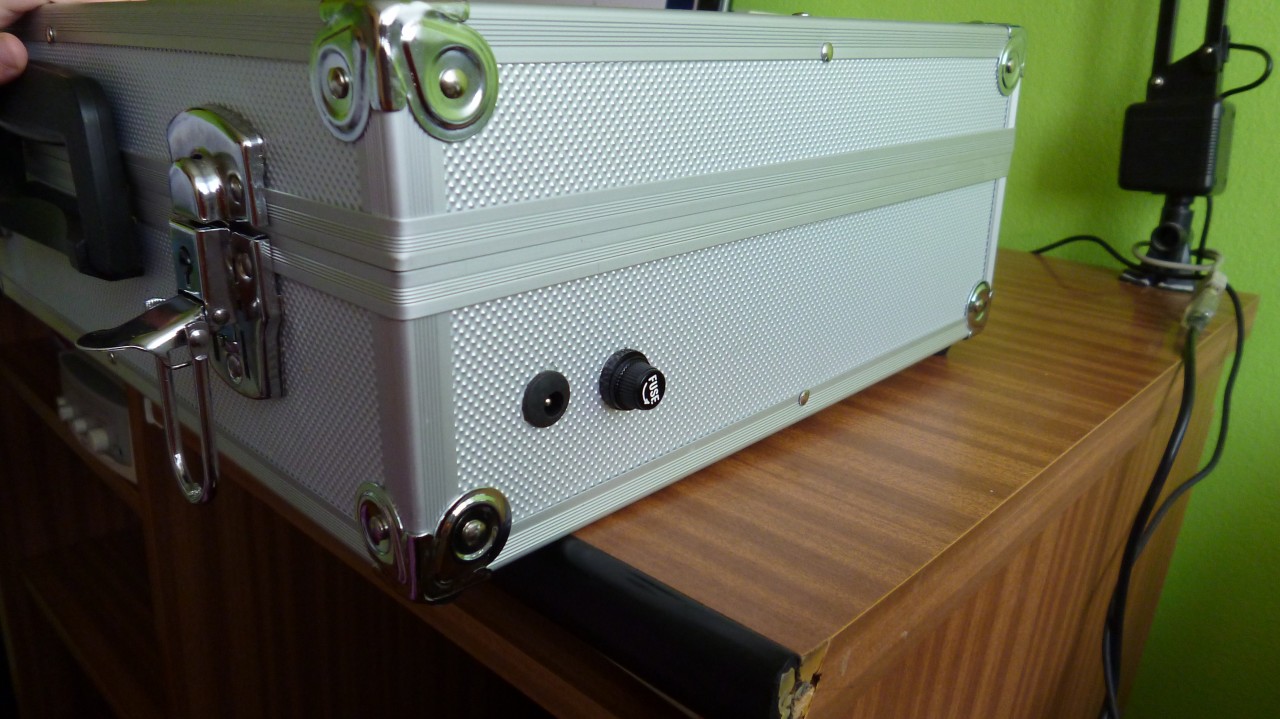

externí napájení





Je zde i možnost připojení externí baterie, nebo nabíjení vnitřní baterie bez nutnosti demontáže horní desky.







zapojení horní desky  Zapojení horní desky









pohled do útrob pultu



                                                  Pohled na základní desku, baterii a jednotlivé vodiče

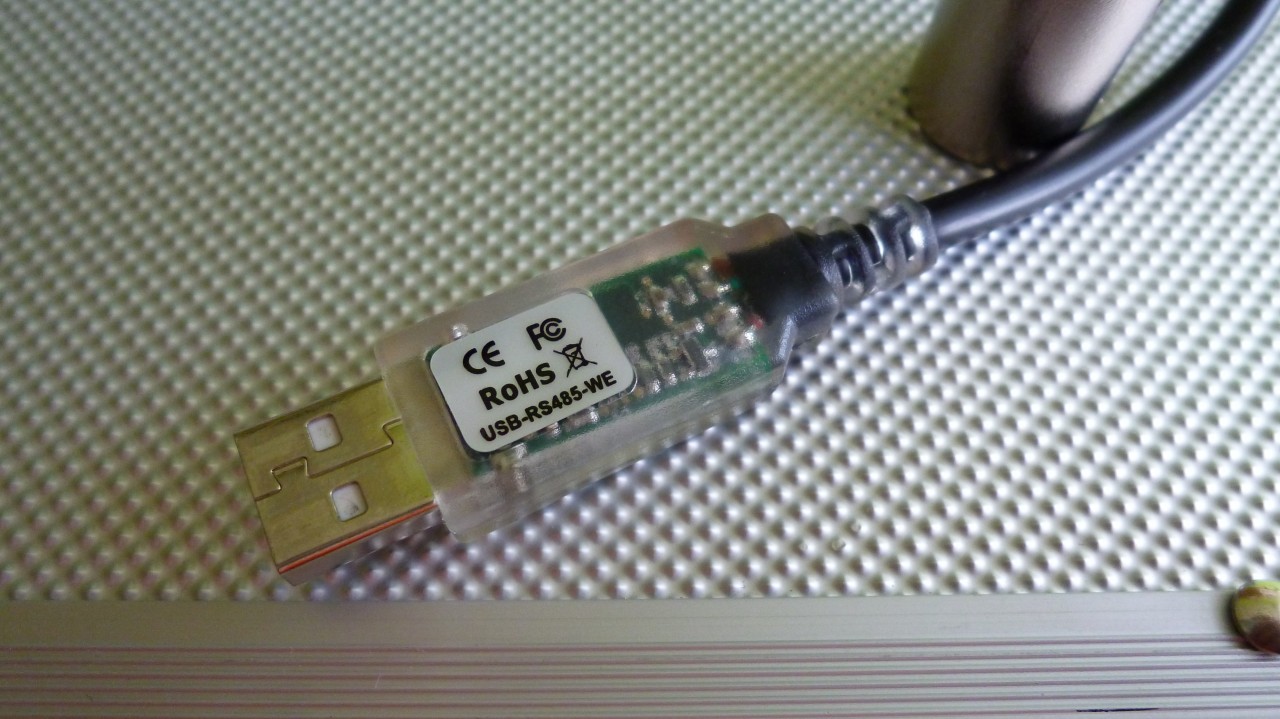

Převodník USB/RS485  Převodník USB/RS485









pohled shora

Ještě jednou celkový pohled, tentokrát jsou vidět i žluté diody, pro kontrolu jednotlivých odpalovacích okruhů.







Datový kabelDatový kabel o délce 50 m, osazený na koncích konektory XLR









Kontrola palníků v akci                                                                                                                                                                                                                  Kontrola palníků v akci







Hotový modulHotový modul.









                                                                                       Celkový pohled na hotový modul                                                                                 Celkový pohled na hotový modul













Please install the Flash Plugin



A takhle nový pult funguje s řídícím počítačem pomocí programu First Step 2. 0. 2 a Pyro Ignition Control v. 1. 4. 5







      Sestava odpalovacích zařízení

Naše sestava odpalovacích zařízení. Automaticky ovládané odpaly 3 x 48 topů ( vzadu), manuálně ovládané odpaly 200 topů ( uprostřed)



      Odpalovací zařízení v ostrém provozu               Odpalovací stanoviště

       Odpalovací zařízení v ostrém provozu                                                            Odpalovací stanoviště



                                 Celkový pohled na odpalovací stanoviště

                                Celkový pohled na odpalovací stanoviště včetně ozvučení které má 2 x 350 W. Možno ještě připojit subwoofer o výkonu 1000 W
